C-typ Hopper Elevator





Výtah typu C-je druh korečkového výtahu, který může kombinovat horizontální-vertikální-horizontální dopravu. Může být jednobodové nebo vícebodové-dopravování a může přepravovat různé práškové materiály a zrnité materiály přes vykládací zařízení k dokončení jednobodové nebo vícebodové vykládky, která je vhodnější pro přepravu -neviskózních materiálů. Má vlastnosti malého půdorysu, jeden stroj pro dopravu a zvedání, dobrý těsnicí výkon a žádné poškození materiálů. Mezi materiály násypky korečkového elevátoru typu C- patří upravený plastový zásobník, násypka z uhlíkové oceli a násypka z nerezové oceli. Tento kladkostroj typu C- využívá externí přírubové připojení, které je robustní a robustní a lze jej přizpůsobit pro extra dlouhé, super vysoké, vícenásobné napájecí porty a vícenásobné vybíjecí porty. Násypka je vyrobena z ABS, uhlíkové oceli a nerezové oceli. Tělo skříně je vyrobeno ze silného plechu z nerezové oceli a řetězové kolo běžné velké továrny je těžký-zdvihák typu C{17}}.





1. Široký rozsah propagace. Korečkové elevátory mají menší požadavky na typy, vlastnosti a hrudky materiálů. Dokáže zvednout nejen práškové, zrnité a blokové materiály, ale také materiály s vysokou abrazivitou. Materiál a teplota Menší nebo rovna 250 stupňům.

2. Velká přepravní kapacita. Tato řada korečkových elevátorů má více než specifikace Z15-Z800. Rozsah zdvihu je 10-800 m3/h.

3. Nízká spotřeba energie při jízdě. Tento typ elevátoru využívá přítokové podávání, gravitaci-indukované vyprazdňování a využívá hustě uspořádanou velkokapacitní násypku se střední rychlostí řetězu a velkou nosností. Když je materiál zvedán, nedochází téměř k žádnému jevu návratu materiálu, takže spotřeba energie na pohon je nízká a teoretický výpočet výkonu hřídele je o 25%-35% nižší než u řetězového kladkostroje.

4. Dlouhá životnost. Plnění elevátoru využívá typ přítoku a mezi materiály je malé vytlačování a kolize. Konstrukce tohoto stroje zajišťuje, že materiál nebude vytahován během podávání, zvedání a vykládání, což snižuje opotřebení. Řetěz dopravníku využívá Řetězový-vysoce{5}}řetěz odolný proti opotřebení-prodlužuje životnost řetězu a řetězové lopaty. Podle dlouhodobé- praxe podobných produktů doma i v zahraničí se ukazuje životnost dopravníkového řetězu.

5. Výška zdvihu je vysoká. Rychlost řetězu této řady kladkostrojů je střední, provoz je stabilní a používá se řetěz typu řetězu s vysokou -pevností proti opotřebení-.

Lze tak dosáhnout vysoké výšky zdvihu (až 40-50 m).

6. Dobrý těsnicí výkon a menší znečištění životního prostředí.

7. Dobrá provozní spolehlivost. Pokročilý princip konstrukce zajišťuje spolehlivost celého provozu stroje.

8. Snadná obsluha a údržba, s malým počtem opotřebitelných dílů.

9. Mechanická velikost je malá. Ve srovnání s jinými kladkostroji se stejnou nosností je mechanická velikost tohoto kladkostroje menší.

10. Vysoká konstrukční přesnost. Plášť je složený a svařený, plášť má dobrou tuhost a krásný vzhled.





zásobník:Aby bylo možné vyhovět potřebám zákazníků, existují různé materiály, jako je nylon, ABS, PP, nerezová ocel 304, nerezová ocel 316L, nerezová ocel 310, uhlíková ocel atd.

Řetěz:Náš řetěz s rotačním korečkovým dopravníkem, který využívá řetěz známé tuzemské značky, využívá samomazný válečkový dopravník s velkým stoupáním-. Proto se sníží třecí ztráty řetězu při používání, prodlouží se životnost řetězu a sníží se náklady na údržbu a výměnu.

Podvozek:Celý stroj může být vyroben z uhlíkové oceli za studena elektrostatickým nástřikem nebo nerezové konstrukce

Typ dopravy:Rotační korečkový dopravník přepravuje materiály v uzavřeném tělese a přepravuje materiály přes násypku zavěšenou na řetězu. Modulární design může realizovat širokou škálu konfigurací a lze jej kombinovat horizontálně, vertikálně a horizontálně. Z-typ, C-typ, E{4}}typ, L-typ, R-typ může být také více-bodové podávání, více{8}}vykládání, celý stroj je plně utěsněný, žádné znečištění, žádné úniky, čistý a čistý a flexibilní složení, lze použít v malém prostoru umožňuje provádět horizontální a vertikální strojní zařízení, snadno se instaluje upravit.





Model/ parametr			CHZD-3	CHZD-6	CHZD-10	CHZD-15	CHZD-20	CHZD-25	CHZD-30	CHZD-35
Objem dodávky	100%	m³/h	6	15	22	30	45	56	68	80
	75%		4.5	11	16.5	22.5	33.5	42	51	60
Skokan	Dou Rong	L	3	6	10	15	20	25	30	35
	šířka lopaty	mm	370	470	870	500	560	690	815	940
	Vzdálenost lopaty	mm	228.6			330
Řetěz	hřiště	mm	38.1			66
	Počet pruhů		2
	Zatížení při přetržení jednoho řetězu (kN) (minimální)		37.6			90
Řetězové kolo	počet zubů	-	26			22
	Průměr rozteče	mm	316.09			463.76
Rychlost chodu zásobníku		m/s	Menší nebo rovno 0,3				Menší nebo rovno 0,25
Otáčky hnacího hřídele		r/min	Menší nebo rovno 0,3
maximální výška zdvihu		m	Menší nebo rovno 45
Maximální horizontální dopravní vzdálenost		m	Menší nebo rovno 100
celkový výkon		kW	0.75~22			1.1~22	2.2~22	5.5~22	5.5~30



Poznámka:

1. Objem lopaty v tabulce je vypočtený objem lopaty a dopravní objem se vypočítá podle faktoru plnění 0,6.

2. Zásobník: násypka ABS potravinářská/násypka z nerezové oceli/násypka z uhlíkové oceli





Instalace na levé-straně: Napájení pohonné jednotky se nachází na levé straně skříně, která směřuje k napájecímu portu.

Namontováno vpravo-: Napájení pohonné jednotky je na pravé straně skříně.

Horní zařízení - vybavené horním ozubeným kolem, hlavním hřídelem a výtlačným otvorem.

Střední část - Střední část obsahuje: střední část první části, standardní střední část, střední část s revizními dvířky a nestandardní střední část-.

Spodní zařízení - nainstalované se spodním ozubeným kolem, ocasním hřídelem a napínacím zařízením atd. (spínač úrovně materiálu, přepínač rychlosti definován uživatelem-).





Toto zařízení lze použít v nejrůznějších prostředích, která vyžadují šetrné zacházení. Krmení typu Z-, krmení typu C{2}}, smíšené krmení Z-C a více-bodové krmení, více-bodové vykládání a další příležitosti. V současné době se nejvíce používá pro krmení vážících a balicích strojů, krmení a pře{7}}výběr barevných třídicích strojů, trojrozměrné cirkulační nakládání a vykládání automatických výrobních linek a více-bodové krmení automatických vážících a dávkovacích systémů.











Vhodné pro průmysl krmiv pro domácí zvířata, průmysl pufovaných potravin, krmivářský průmysl, cukrářský průmysl, průmysl sušeného a čerstvého ovoce, kosmetický průmysl, průmysl zdravé výživy, průmysl zpracování zrna, hutnický zpracovatelský průmysl, chemický a farmaceutický průmysl, průmysl železářství a elektrických materiálů, vojenský průmysl a tak dále.



Zvedací materiál elevátoru typu C-

Potravinářský průmysl: sušenky, gumy, marshmallows, malé dušené buchty, palačinky, kuřecí esence, bramborové lupínky, rýžové nudle, knedlíky, arašídy, melounová semínka, pistácie, rýže atd.

Chemický průmysl: plastové granule, aktivní uhlí, konzervační látky, přísady, hnojiva atd.

Farmaceutický průmysl: kapsle, tablety, pilulky atd.

Hardware průmysl: šrouby, matice, kovové kování atd.







1) Inspektor by měl být obeznámen s výkonnostními parametry zařízení kladkostroje.

2) Příprava před vícebodovým vykládacím podavačem-.

1. Zkontrolujte, zda je přepínač na-přenosu na místě přepnut do polohy „dálkové ovládání“ (spuštění a zastavení na-místě by mělo být přepnuto na „ovládání ze strany stroje“).

2. Ujistěte se, že ve zvedáku kbelíku není voda, železo a jiné drobnosti, a utěsněte dvířka průlezu.

3. Zkontrolujte, zda je stav mazání každé mazací části dobrý a zda je hladina oleje v reduktoru normální.

4. Zkontrolujte, zda je napnutí zvedacího řetězu (pásky) vhodné.

5. Zkontrolujte, zda je ochranný kryt každé části v dobrém stavu.

6. Zkontrolujte, zda reduktor, hydraulická spojka a každé ložisko převodovky nemají nedostatek oleje a zda se olej neznehodnotil. Zhoršení by mělo být včas doplněno nebo nahrazeno.

7. Zkontrolujte, zda je zařízení zpětného chodu v dobrém stavu a zda je zařízení pro pomalé otáčení odpojeno.

8. Mazání průmyslového solného nerezového sklápěcího podavače ve tvaru Z-je nezbytné. Nebo bychom měli říci toto, mazání každého stroje je nezbytné, ale systém mazání každého stroje je jiný. Ohledně mazání zařízení je nutné vědět, že viskozita mazacího oleje je měřítkem obtížnosti proudění mazacího oleje. index.

3) Start zvedáku

1. Před zahájením upozorněte elektrikáře, aby zkontroloval, zda jsou spínače, nízkonapěťové jističe, AC stykače a tepelná relé elektrické rozvodné skříně kladkostroje, který má být otevřen, v dobrém funkčním stavu; zároveň dávejte pozor, abyste libovolně neodemykali.

2. Před spuštěním přizpůsobeného vícebodového vykládacího podavače- musí být spuštěn alarm, aby bylo zajištěno spuštění zařízení.

3. Otáčejte zařízením pro pomalé tažení a zkontrolujte, zda je jeho směr správný.

4. Spusťte zařízení pro pomalé tažení a zkontrolujte, zda se řetěz kladkostroje (včetně lamelového řetězu, řetězu atd.) a řemen nevychylují prostřednictvím ukazatele odchylky. Pokud dojde k odchylce, seřiďte napínací zařízení tak, aby řemen a řetěz byly ve střední poloze, a po nastavení napínací zařízení zajistěte.

5. Stiskněte tlačítko hlavního motoru a sledujte, zda je směr správný.

6. Spusťte hlavní motor a sledujte provoz výtahu typu Z-pro vícebodové podávání průmyslové soli. Operátor na místě-může opustit-přepínač ovládání na místě poté, co potvrdí, že je kladkostroj normálně spuštěn.





1. Pás zásobníku prokluzuje.

Nastavte ruční kolo pevné linky a utáhněte pás zásobníku.

2. Ložisko je zaprášené a špatně mazané.

Vyčistěte ložiska a přidejte nové mazivo.

3. Převodový řemen prokluzuje nebo spadne nebo selže převodové zařízení.

Utáhněte hnací řemen, abyste odstranili poruchu převodového zařízení.

4. Šroub zásobníku je uvolněný nebo spadl a zásobník se pohybuje nebo spadne. Zastavte kvůli kontrole, utáhněte šrouby koše a upravte polohu koše.





1. Korečkový elevátor zrnitého typu Z- spravuje speciální osoba a vypínač je pravidelně kontrolován.

2. Aby se zvýšila bezpečnost používání, musí být na kladkostroji instalován omezovač zdvihu a omezovač zdvihu. Nechte kladku zvednout do vzdálenosti od navijáku.

3. 300mm dokáže zvedák automaticky zastavit a může také provést zkušební zdvih.

3. Kladkostroj by měl mít značku zatížení a při zvedání a spouštění by nemělo dojít k přetížení závaží.

4. Poté, co kladkostroj začne vysílat elektřinu, zkontrolujte pracovní podmínky omezovače zdvihu, omezovače pohybu a blokovacího spínače, abyste zjistili, zda jsou normální.

5. Před zvednutím nebo přistáním lze vůz řídit až po zazvonění.

6. Průmyslový dopravník na podávání pelet nesmí převážet osoby nahoru a dolů.

7. Po dokončení práce by měla závěsná deska násypky typu C- spadnout na zem, poté odpojit napájení a zavřete horní a spodní dvířka zábradlí.

8. Vždy udržujte okolní prostředí elevátoru s částicemi typu C- hygienické.





Název mazací části	Mazací materiál	Mazací cyklus	Způsob mazání
Ložisko	Voděodolné mazivo	200 hodin	s maznicí
Zpětná zarážka	Voděodolné mazivo	50 hodin	s maznicí
Napínací šroub	Voděodolné mazivo	500 hodin	namazat
Reduktor rychlosti	Podle specifikace vybaveného reduktoru	6 měsíců	nalít
Elektrický motor	Voděodolné mazivo	6 měsíců	nalít





Předprodejní{0}servis:

• Naveďte zákazníky k výběru vhodného modelu vybavení.
• Pošlete inženýrský a technický personál na místo výroby včas, aby naplánoval místo pro zákazníky, navrhl rozumné procesy a řešení.
• Dokážeme navrhnout a vyrobit produkty podle speciálních potřeb zákazníků, abychom vyhověli různým potřebám investorů



Servis na prodej:

• Přísná kontrola výrobků před opuštěním továrny
• Odesílá dle smlouvy



Poprodejní-servis:

• Hlavní záruční doba na zařízení prodávané naší společností je jeden rok (s výjimkou poruchy nebo poškození způsobeného lidským faktorem, palivovými faktory nebo neodolatelnými přírodními jevy a na zranitelné části se záruka nevztahuje: vstřikovače paliva, hlavy čerpadel, fotocitlivé oči atd.).
• Pokud je porucha zařízení způsobena lidským faktorem, budou náklady účtovány podle tovární ceny.
• Po obdržení záručního oznámení odpovězte do 2 hodin. 24 hodin na technické pokyny k vyřešení problémů.

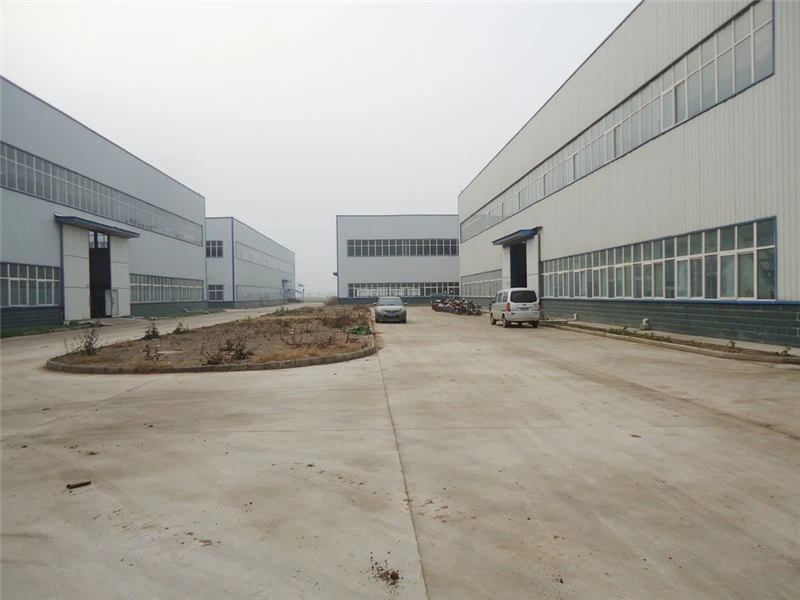

Zhengzhou Odifei Machinery Equipment Co., Ltd. se již 17 let zaměřuje na dopravní zařízení. Její hlavní činností je: spirálový vibrační vertikální výtah, lamelový podavač, řetězový dopravník, lamelový dopravník, škrabkový dopravník, velkoúhlový pásový dopravník, šnekový dopravník, řetězový korečkový dopravník, TD pásový korečkový elevátor, TH prstencový korečkový elevátor, NE korečkový elevátor, NSE korečkový elevátor a další celá řada korečkových elevátorů. TD75 pásový dopravník (nebo pásový dopravník), mobilní dopravník, pásový dopravník s velkými žebry úhlu sklonu; šnekový dopravník, bezhřídelový šnekový dopravník; lehký, střední a těžký řetězový dopravník; řetězový korečkový dopravník, SCD žlabový slínkový dopravník; horizontální dvouhřídelová míchačka; lehký, střední a těžký talířový podavač; Vibrační podavač motoru GZG; bubnové síto, bezhřídelové bubnové síto;

V roce 2010 vstoupil výzkumný a vývojový tým naší společnosti do průmyslu recyklace zdrojů a postupně vyvíjel šupinaté dopravníky na zpracování domácího odpadu, bezhřídelové třídicí třídiče domácího odpadu, podavače stavebního odpadu a šupinaté dopravníky šrotu z elektrických obloukových pecí, které nejen vytvářejí, ale také vytvářejí objektivní sociální a ekologické výhody a jsou nepostradatelnou součástí průmyslového řetězce recyklace zdrojů.

Společnost Zhengzhou Odifei Machinery Equipment Co., Ltd. nepřetržitě prováděla technologické inovace v duchu dokonalosti a vyvinula několik praktických nových produktů. Výrobek je pokročilý v designu, jemný ve výrobě, spolehlivý ve výkonu, má mezinárodní pokročilou úroveň, dobře se prodává doma i v zahraničí a jeho cílem je být lídrem v oboru!





Q: Korečkové elevátory se skládají z některých komponent

A: Násypka: upevněná na pásce (nebo trakčním řetězu), existují tři druhy

Hluboký kbelík - vhodný pro sypké materiály;

Materiály s mělkým kbelíkem - s vysokou viskozitou;

Trojúhelníkový kbelík - těžké a hrudkovité materiály

Shell: Vestavěná-převodovka a zátka.

Těleso: Tenká ocelová deska je svařena do čtvercového pláště a instalace je odchylná.

Dole: Namontujte napínací zařízení.



Otázka: Existuje několik typů korečkových elevátorů

A: 1. Podle formy rozložení: lze jej rozdělit na vertikální typ a nakloněný typ

2. Podle různých způsobů vypouštění: lze jej rozdělit na odstředivé, gravitační a hybridní.

3. Podle různých způsobů nabíjení: lze jej rozdělit na typ výkopu a typ vstřikování.

4. Podle konstrukce násypky: lze ji rozdělit na mělký kbelík, hluboký kbelík a trojúhelníkový kbelík.

5. Podle různých trakčních komponent: lze jej rozdělit na pásku a ocelový řetěz.



Otázka: Jaký je princip fungování korečkového výtahu

A: Pracovní princip dopravy korečkového elevátoru je následující: násypka nabírá materiál ze skladu níže, zvedne jej nahoru pomocí dopravního pásu nebo řetězu, po objetí horního kola se otočí dolů a korečkový elevátor vysype materiál do přijaté štěrbiny. Hnací řemen řemenového-korečkového elevátoru obecně využívá pryžový řemen, který je instalován na spodním nebo horním hnacím bubnu a na horním a spodním přesměrovacím bubnu. Řetězový-korečkový elevátor je obecně vybaven dvěma paralelními převodovými řetězy s párem převodových řetězových kol nahoře nebo dole a párem přesměrovacích převodových kol na spodní nebo horní straně. Korečkové elevátory jsou obecně vybaveny kryty, které zabraňují poletování prachu v korečkových elevátorech.



Otázka: Jaké jsou výhody a nevýhody korečkových výtahů?

A: Výhody:

1. Konstrukce je jednoduchá, boční velikost je malá a podlahová plocha je malá.

2. Výška zdvihu je velká, dopravní kapacita je dobrá, tělo je plně uzavřené a znečištění životního prostředí je malé.

3. Nízká spotřeba energie.

Nedostatek:

1. Při přetížení se snadno zablokuje a násypka se snadno nosí.

2. Je vhodný pouze pro dopravu prášku, granulí a malých a středních-velkých hromadných nákladů, jako je obilí, uhlí, písek atd.

3. Zboží nelze přepravovat v horizontálním směru.



Otázka: Jste továrna nebo obchodní společnost? Při stavbě aNásypný výtah typu C-, Pro jaké další materiály jsou korečkové elevátory vhodné?

A: Jsme továrna, založená v roce 2007, specializující se na výrobu vertikálních vibračních kladkostrojů, vertikálních vibračních výtahů, korečkových elevátorů, pásových dopravníků, váhových dopravníků, šnekových dopravníků atd. Korečkový výtah lze použít v chemickém průmyslu, keramickém průmyslu, potravinářském průmyslu, hutním průmyslu atd.



Otázka: A co náhradní díly?

Odpověď: Vždy poskytujeme náhradní díly za nákladovou cenu a při nákupu stroje vám poskytneme seznam náhradních dílů.



Otázka: Otestujete před dodáním elevátor typu C-?

Odpověď: Ano, před dodáním otestujeme každý stroj a výrobní linku a zašleme vám pracovní video. Před doručením si u nás můžete také zkontrolovat.











Podvozek: Polo{0}}uzavřený podvozek - prachotěsný-podvozek - vzduchotěsný podvozek - podvozek z nerezové oceli - podvozek s nástřikem z uhlíkové oceli.

Násypka: násypka z nerezové oceli - násypka z uhlíkové oceli - násypka z potravinářského plastu.

Pohon: Nevýbušná-redukce, obyčejná redukce.

Řetězová kola: Řetězová kola-z nerezové oceli.

Řetěz: Řetěz z legované oceli - řetěz z nerezové oceli.

Ovládání: Manuální start a stop, automatický start a stop, ovládání frekvenčního převodu.

Ostatní: Celý stroj je -nevýbušný, má vestavěný- systém nuceného větrání, automatický systém čištění násypky, automatický systém doplňování paliva.





1. Tvar materiálu: zda je materiál práškový nebo zrnitý nebo malý blok.

2. Fyzikální vlastnosti materiálu: zda má materiál adsorpci nebo viskozitu a zda obsahuje vodu.

3. Proporce materiálů: Obecně jsou parametry korečkového elevátoru navrženy a vypočteny pro materiály s objemovou měrnou hmotností pod 1,6. Pokud je měrná hmotnost materiálů příliš velká, je třeba vypočítat tažnou sílu a pevnost v tahu převodové části.

4. Objem dodávky za jednotku času.



Máte-li zájem o násypný výtah typu C-, neváhejte nás kontaktovat do 24 hodin!

Vítejte při návštěvě naší továrny!!!
